工作原理

风速流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD一只用来做热源一只用来测量流体温度当流体流动时两者之间的温度差与流量的大小成线性关系再通过微电子控制技术将这种关系转换为测量流量信号的线性输出。

技术参数

性能技术参数
结构形式插入式管道式
测量介质各种气体（乙炔气除外）
管径范围DN32以上口径DN15～DN200mm
流速范围0.1～120Nm/s
精确度±1～2.5%
工作温度传感器：-40℃～+220℃ 转换器：-20℃～+45℃
工作压力介质压力≤2.5Mpa介质压力：4.0Mpa
供电电源DC24V或AC220V≤18W
响应速度1s
输出信号4-20mA（光电隔离，最大负载500Ω）、脉冲、RS-485（光电隔离）、HART协议
报警1-2路继电器常开触点、10A/220V/AC、5A/30V/DC

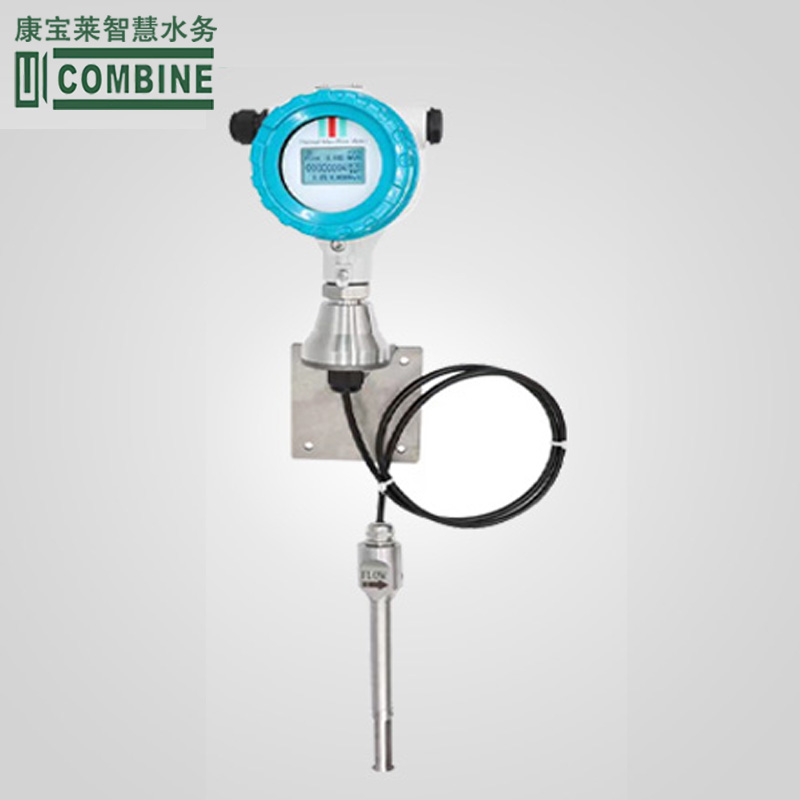

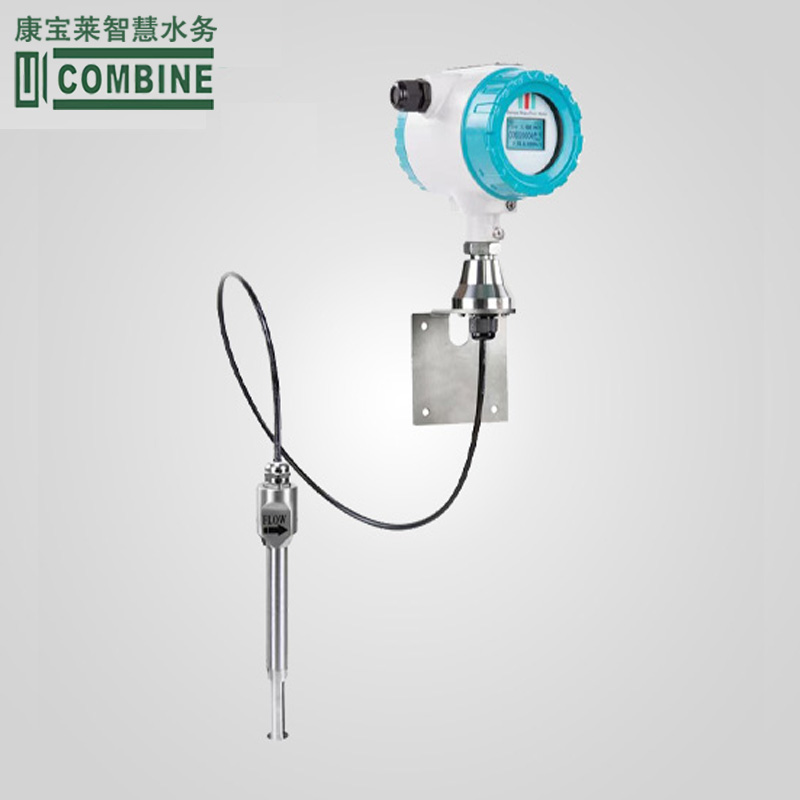

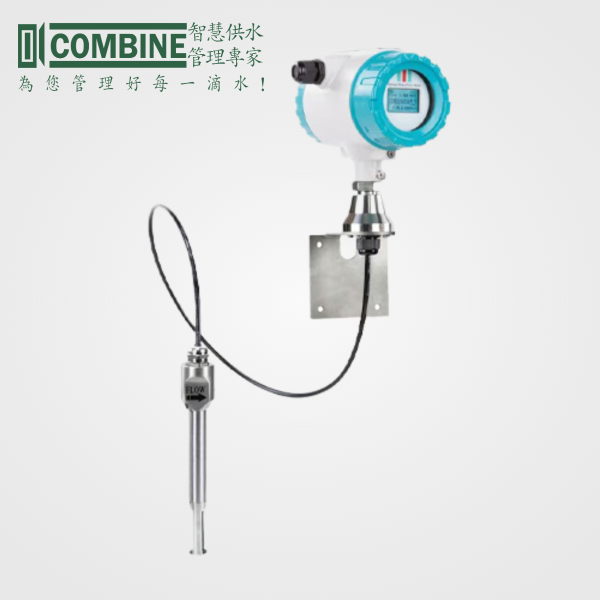

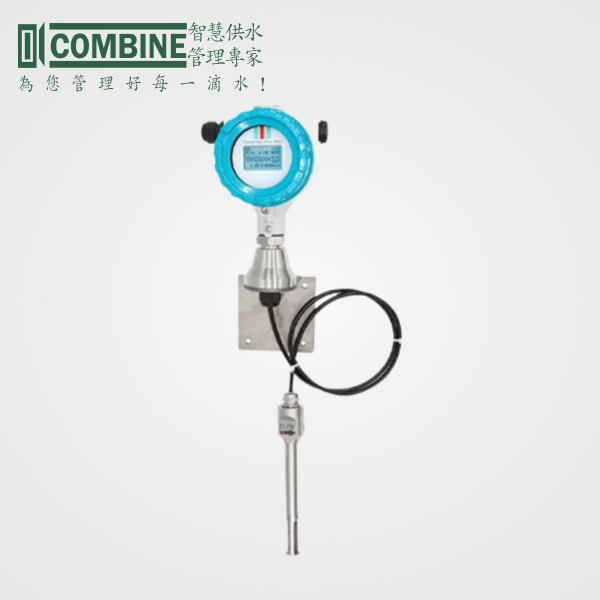

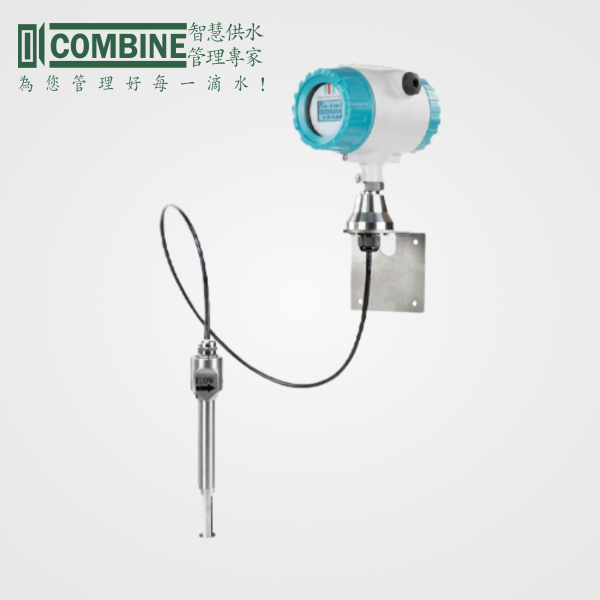

供货类型分体结构、一体化结构
管道材质碳钢、不锈钢
现场显示四行汉字液晶显示
显示内容质量流量、标况体积流量、累积流量、标准时间、累积运行时间，标准流速等
防护等级IP65
传感器材质不锈钢不锈钢、碳钢

产品特点

QTM系列F风速流量计产品特点

安装方便，维修简单双向检测，防振动

多至24点流量测量

输出模拟量的校正多点非线性曲线修正

宽量程比100：1

流量与温度同时检测，切换显示

大口径小流量测量，可做泄露检测

采用专有技术“双平衡结构”封装传感器

专有高湿、高温算法，介质温度可达500℃

直接质量流量检测，无需温度压力补偿
