工作原理

热式流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD一只用来做热源一只用来测量流体温度当流体流动时两者之间的温度差与流量的大小成线性关系再通过微电子控制技术将这种关系转换为测量流量信号的线性输出。

QTM系列F热式气体质量流量计产品特点

安装方便，维修简单双向检测，防振动

多至24点流量测量

输出模拟量的校正多点非线性曲线修正

宽量程比100：1

流量与温度同时检测，切换显示

大口径小流量测量，可做泄露检测

采用专有技术“双平衡结构”封装传感器

专有高湿、高温算法，介质温度可达500℃

直接质量流量检测，无需温度压力补偿

产品优点

真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。

宽量程比，可测量流速高至100Nm/s低至0.1Nm/s的气体，可以用于气体检漏。

抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。

安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（需要特殊定制）

数字化设计。整体数字化电路测量，测量准确、维修方便。

采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。

技术参数

产品说明

    热式气体质量流量计由一体式流量转换器、流量传感器组成。按流量传感器类型式分为：插入式和管段式热式气体质量流量计。

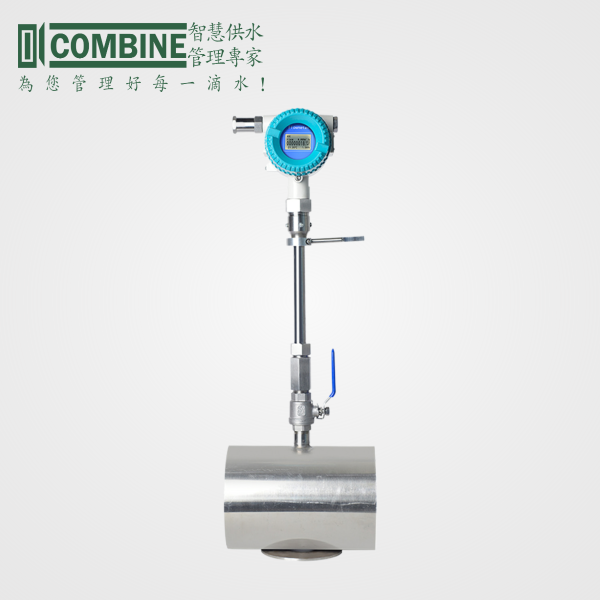

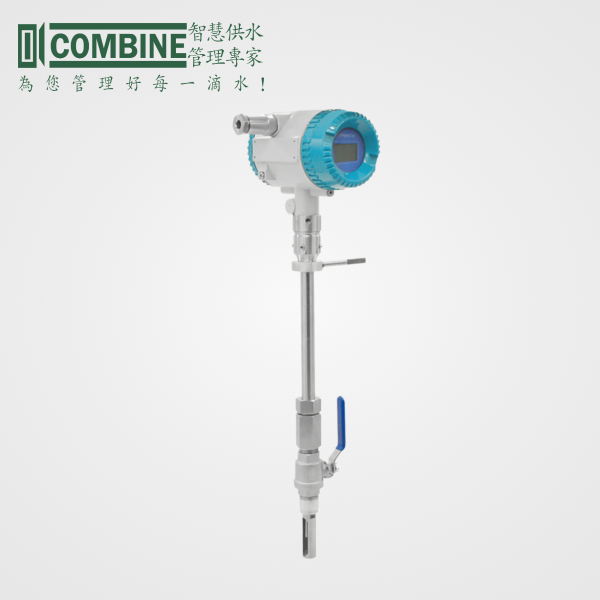

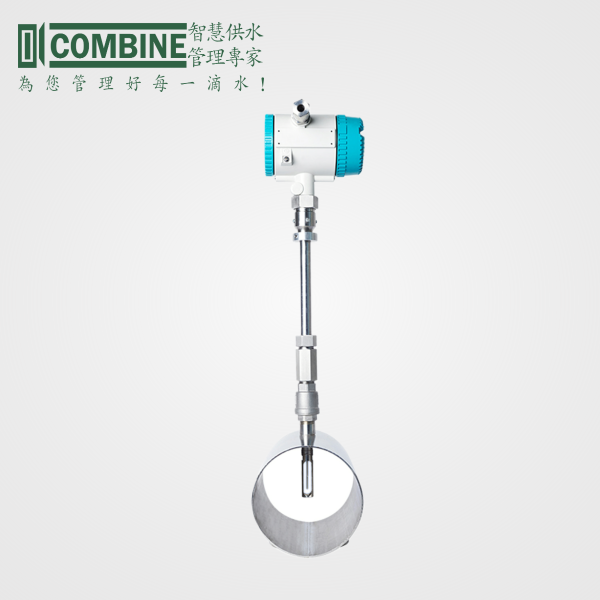

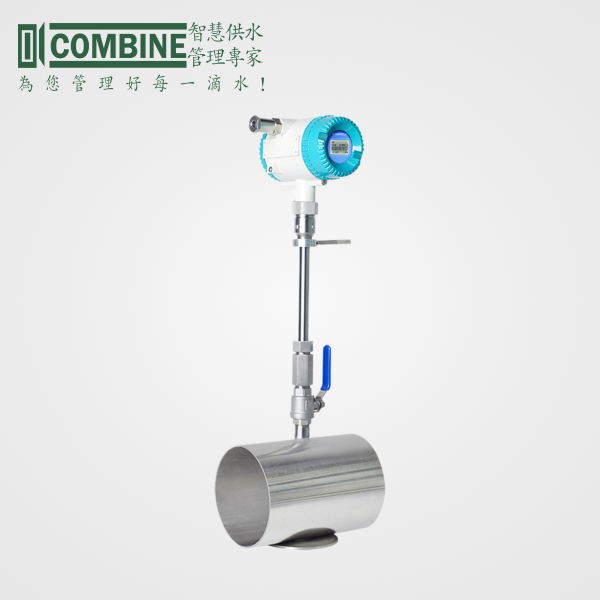

插入式热式气体质量流量计可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式传感器适用管道直径：适用于DN50以上所有口径。
