MicroFLOW M6300B-0A00CTA3FEPT分体型微型化不停水安装污水专用插入式电磁流量计产品说明

1. 产品概述

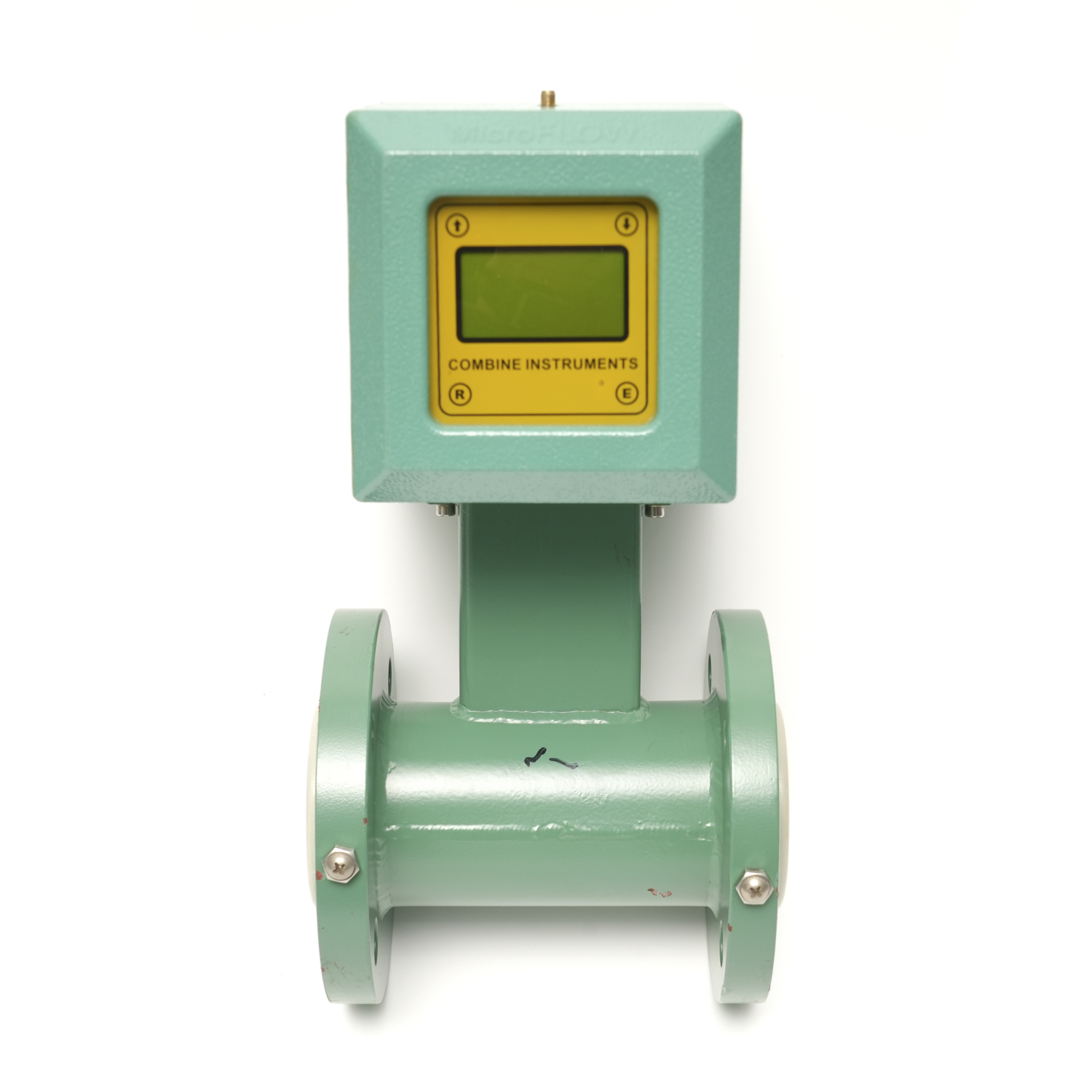

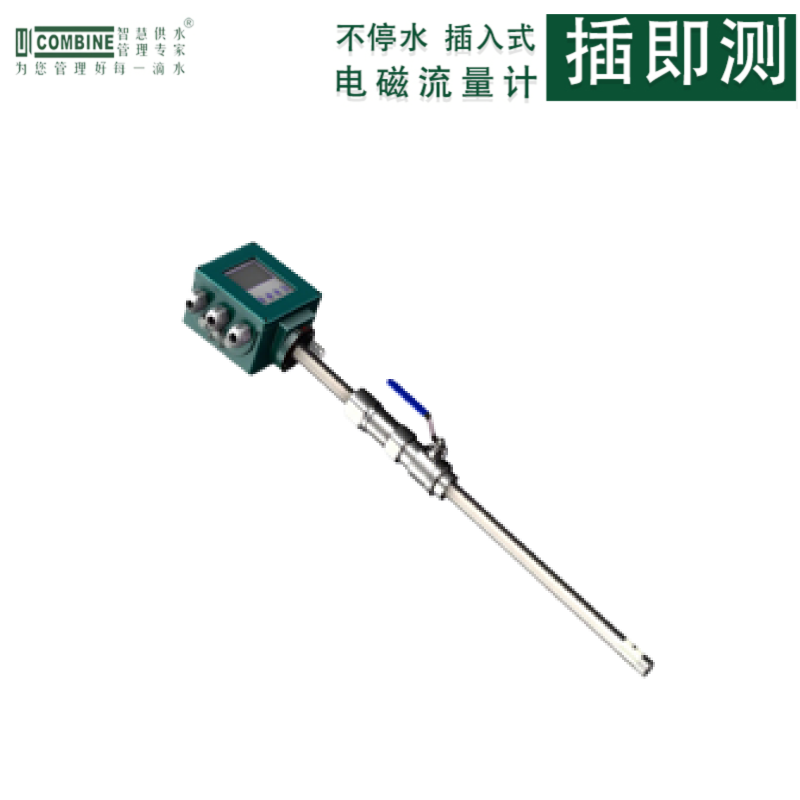

本产品是一款专为市政污水、工业废水等导电液体流量测量设计的高可靠性、微型化分体式插入电磁流量计。它采用电磁感应原理，结合带压开孔、不停水安装技术，MicroFLOW M6300B-0A00CTA3FEPT解决了大口径管道流量测量中安装困难、费用高昂的行业痛点，特别适用于现有管线的改造与计量。

其核心优势在于采用了高度集成的微型转换器（内部核心线路板尺寸：长48mm×宽43mm×厚23mm），使得整套系统结构更紧凑、响应更迅速、稳定性更高。同时，分体式设计允许转换器远传安装，便于在控制中心集中管理和查看数据，非常适合条件恶劣的安装地点。

2. 工作原理

该流量计基于法拉第电磁感应定律工作。当导电的污水流经传感器前端产生的磁场时，流体中会产生感生电动势（电压）。此信号由内置的电极检测，其大小与流体的平均流速成正比。信号通过电缆传至微型转换器，经其内部高性能处理器运算后，转换为与流量成正比的标准化电流、脉冲或数字信号输出。

3. 主要技术参数

参数类别详细规格
适用管径DN100 ~ DN3000
流速范围0.01 m/s ~ 10 m/s
测量精度±1.0% (流速≥0.5m/s时)
介质电导率≥5 μS/cm
介质温度-20°C ~ +80°C (PTFE衬里)
工作压力≤1.6 MPa
过程连接法兰连接、螺纹连接、抱箍连接（可选）
电极材料哈氏合金C (标准，耐腐蚀性)，可选316L、钛、钽等
衬里材料PTFE (聚四氟乙烯)，耐强腐蚀
防护等级传感器：IP68 (可长期浸水工作)；转换器：IP65
核心单元微型转换器 (内置线路板尺寸：48mm×43mm×23mm)
输出信号1x 4-20 mA (HART协议可选) / 1x 可配置脉冲输出 / 1x 可配置状态输出
通信接口RS485, HART
电源供应85VAC~265VAC 或 24VDC (±10%)，功耗＜20W
直管段要求上游 ≥ 10×DN，下游 ≥ 5×DN

4. 产品特点

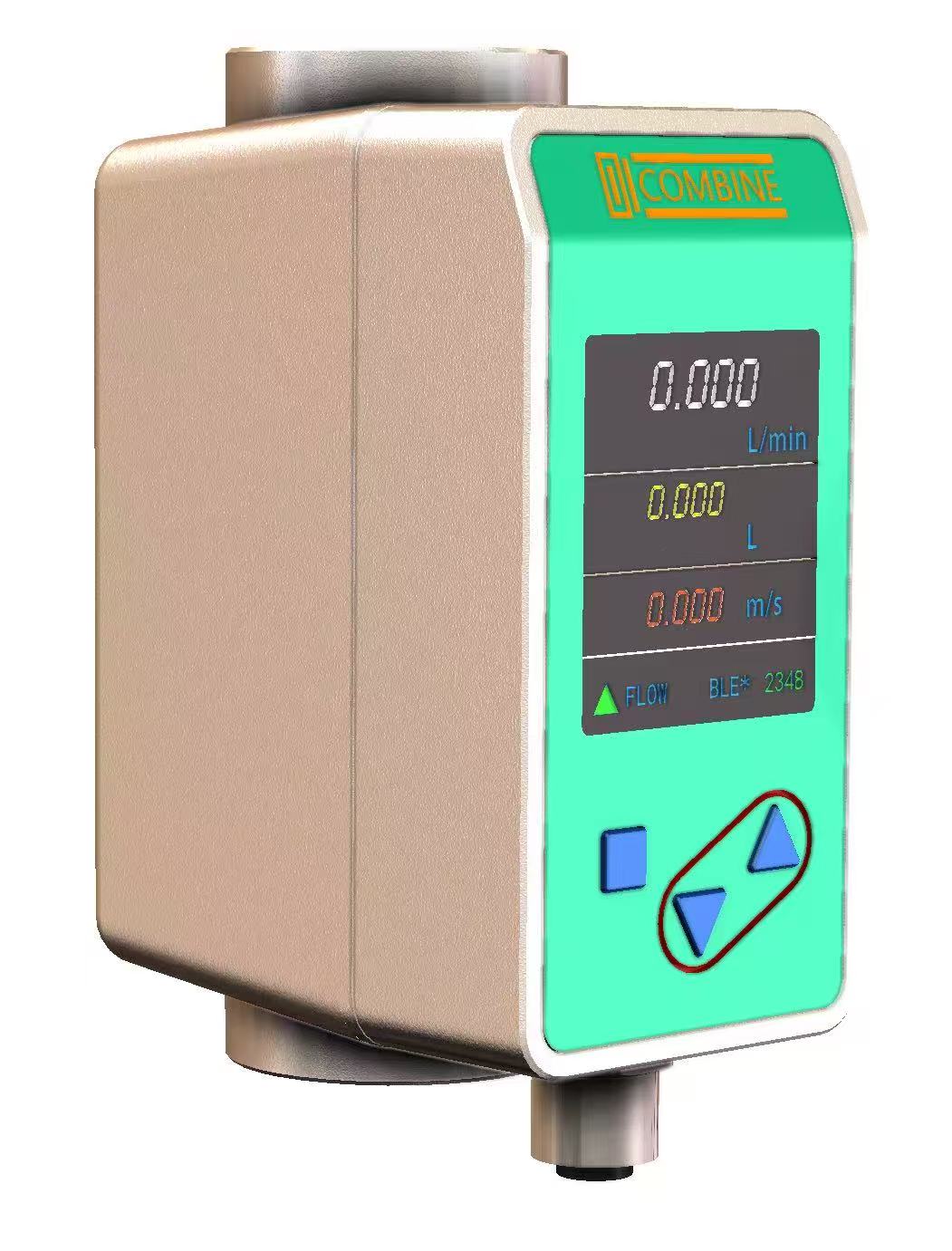

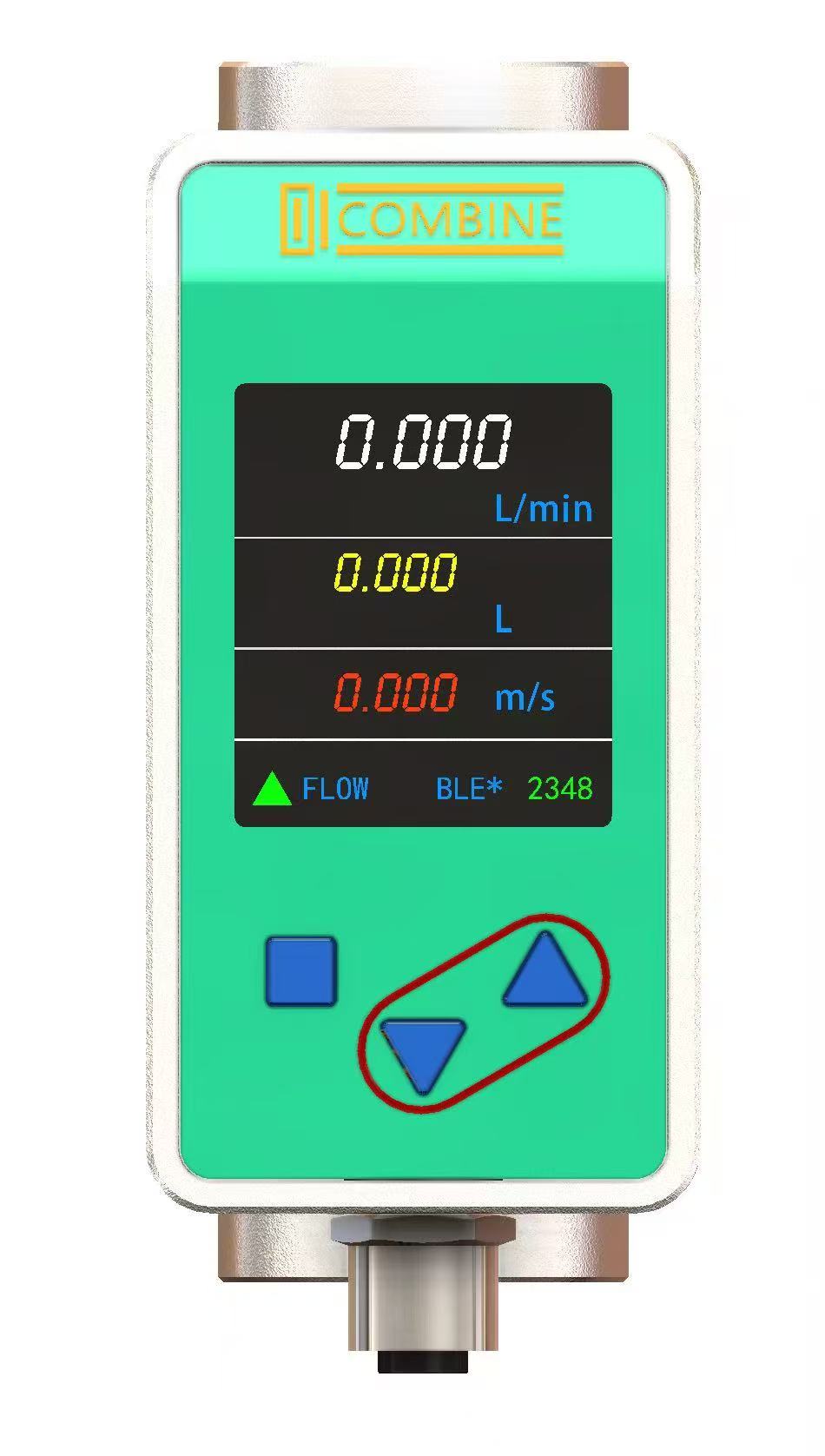

4.1 MicroFLOW M6300B-0A00CTA3FEPT的微型化与智能化

微型转换器核心：采用定制化微型转换器，其核心线路板尺寸仅为48mm×43mm×23mm。这种高度集成化设计提升了信号处理速度和整体可靠性，同时使安装更为灵活便捷。
智能诊断：具备空管报警、线圈监控等自诊断功能，能及时发现问题并报警，降低维护成本。

4.2 专用的污水适用性

MicroFLOW M6300B-0A00CTA3FEPT的耐腐蚀性：电极采用哈氏合金C，衬里采用PTFE，能够有效抵抗污水中的酸、碱、盐等腐蚀性成分的侵蚀。
强大的抗干扰与防堵塞能力：传感器结构简单，无阻碍流动部件，不会发生缠绕或堵塞。采用低频矩形波励磁技术，功耗小，零点稳定，抗干扰能力强。

4.3 突出的安装与经济性

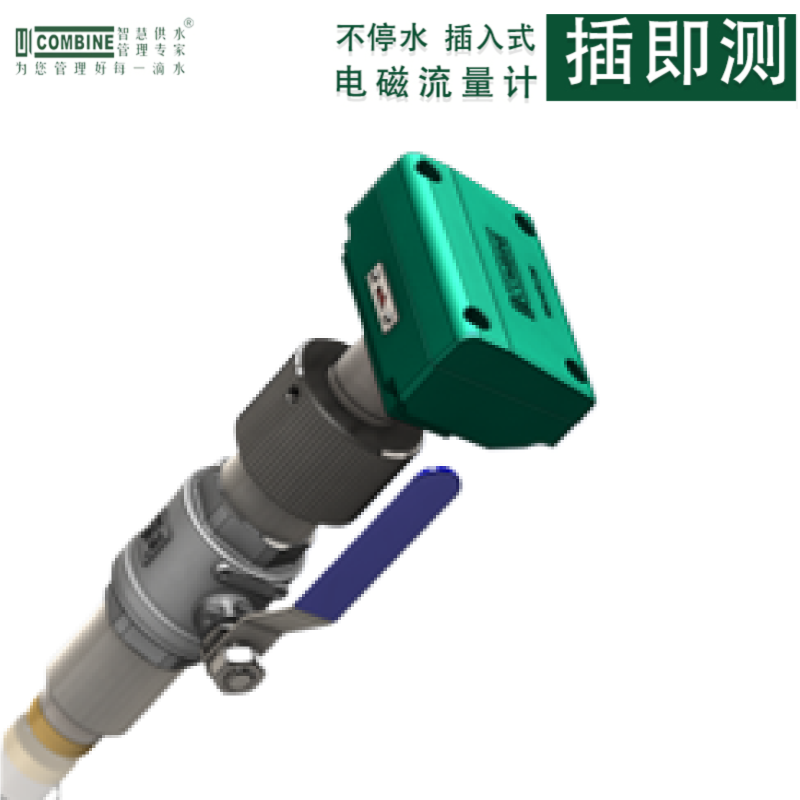

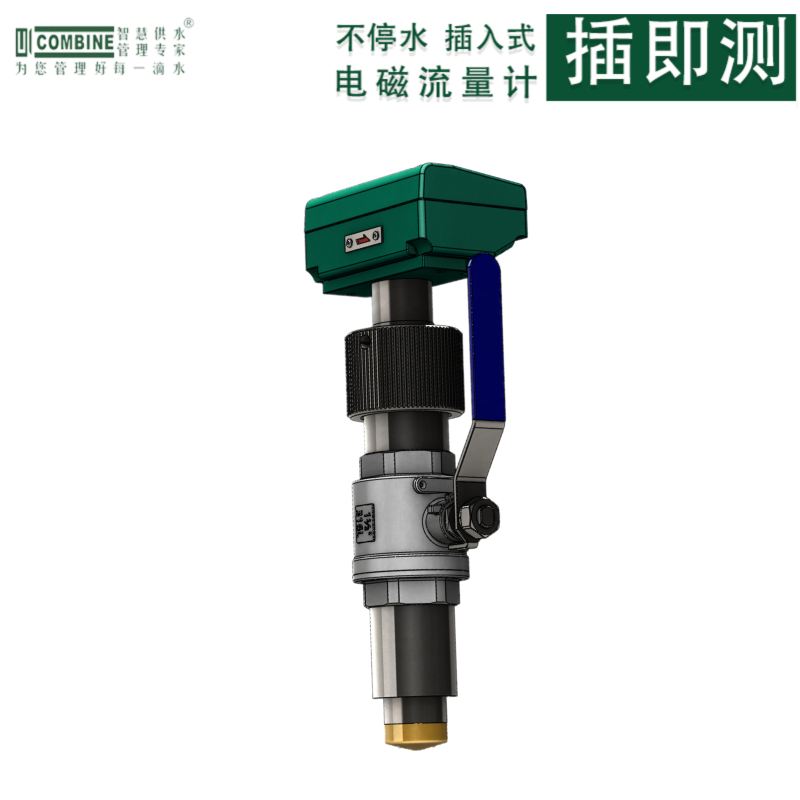

不停水带压安装：通过专用的安装底座和球阀，使用带压开孔工具，可在不影响正常生产的情况下完成安装、拆卸和维护，极大节省了停机成本和安装费用。
通用性强，成本效益高：一种型号的传感器通过调整插入深度，可覆盖极大范围的管道口径，大大减少了备件库存和采购成本，特别适合大口径管道流量测量。

5. 安装指导

为确保最佳测量效果，请遵循以下安装建议：

安装位置选择：
- 保证传感器始终完全浸没在液体中，避免测量非满管流。
- 安装点上游应远离泵、阀门、弯头等扰动源，并满足前10D后5D的直管段要求。
- 应尽量远离强电磁场设备（如大电机、大变压器）。
插入方式：
- 插入深度：通常有两种选择，一是插入到管道内径的1/4处，二是插入到管道内径的1/2处（管道中心）。
- 安装方向：传感器插入方向应与流体流向一致，确保方向标志指向流体流动方向。
电气安装：
- 为获得最佳抗干扰效果，传感器与微型转换器之间的连接信号电缆应采用屏蔽电缆，并穿金属管保护。
- 布线时应远离大功率电机、变频器等强电磁干扰源。
- 务必做好传感器与管道、转换器之间的等电位连接，确保测量稳定性和精准性。
