产品介绍

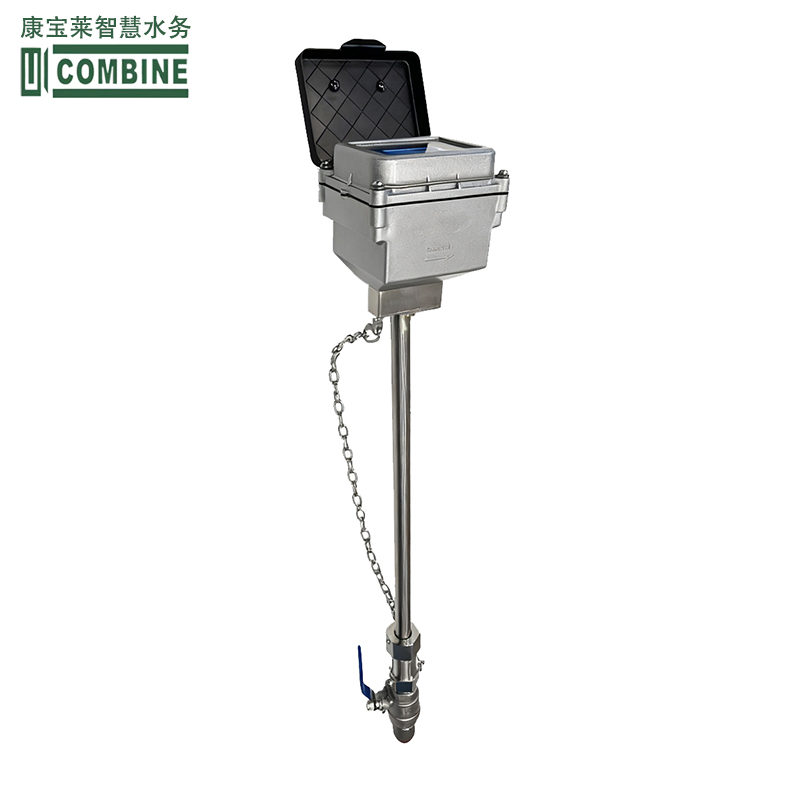

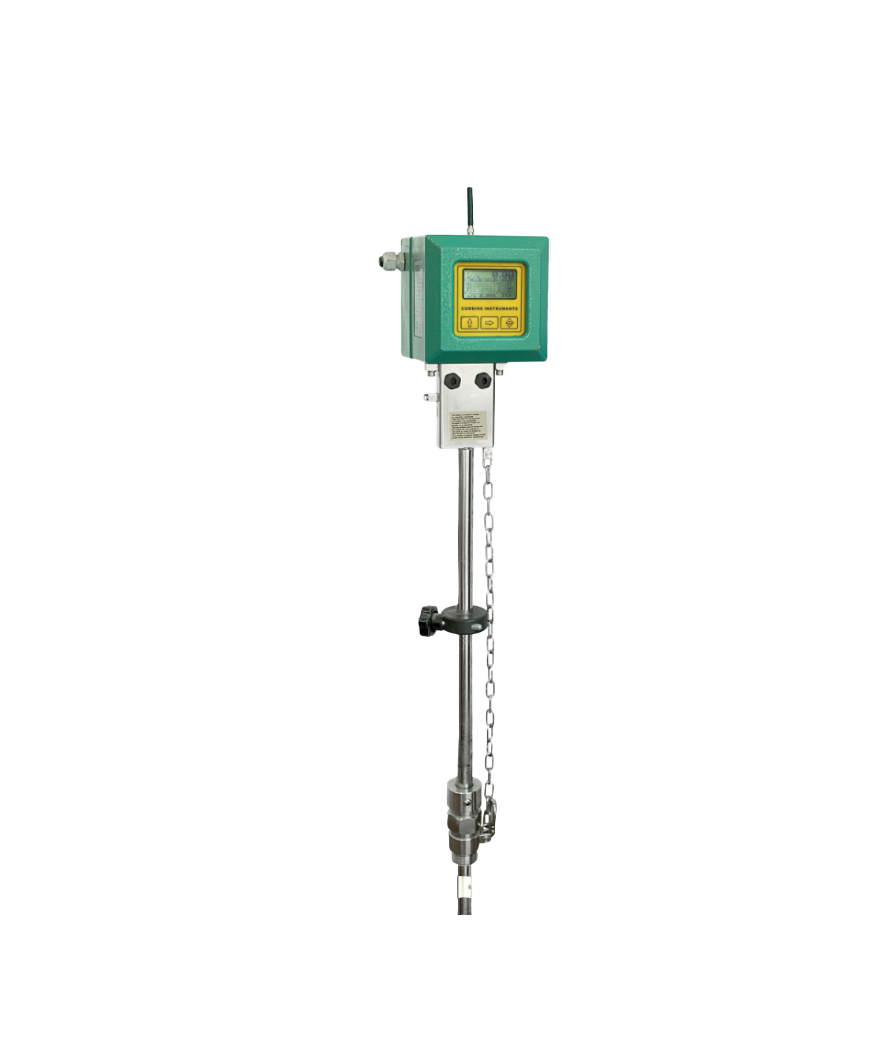

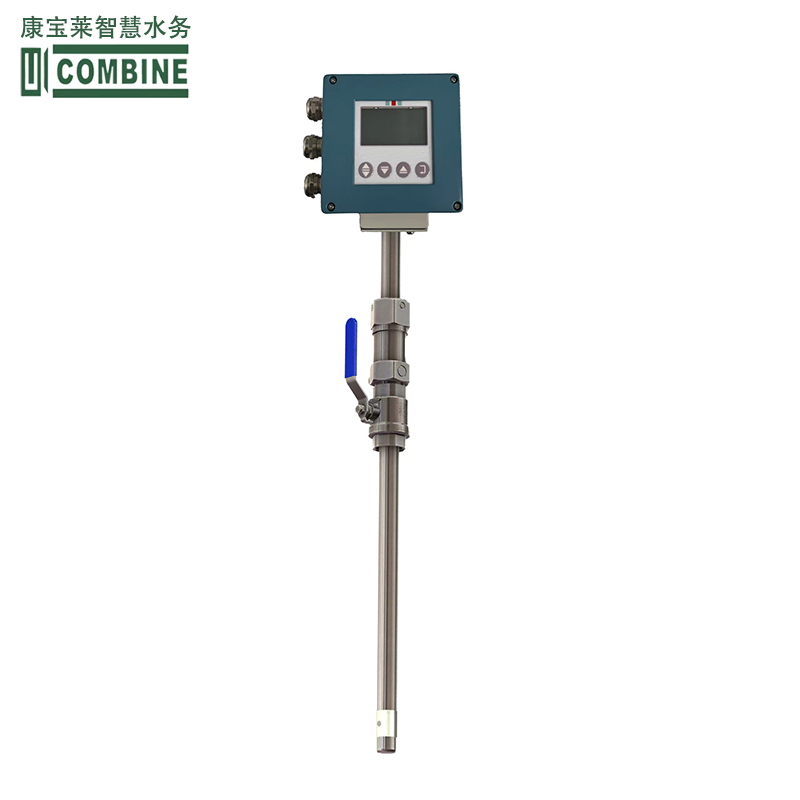

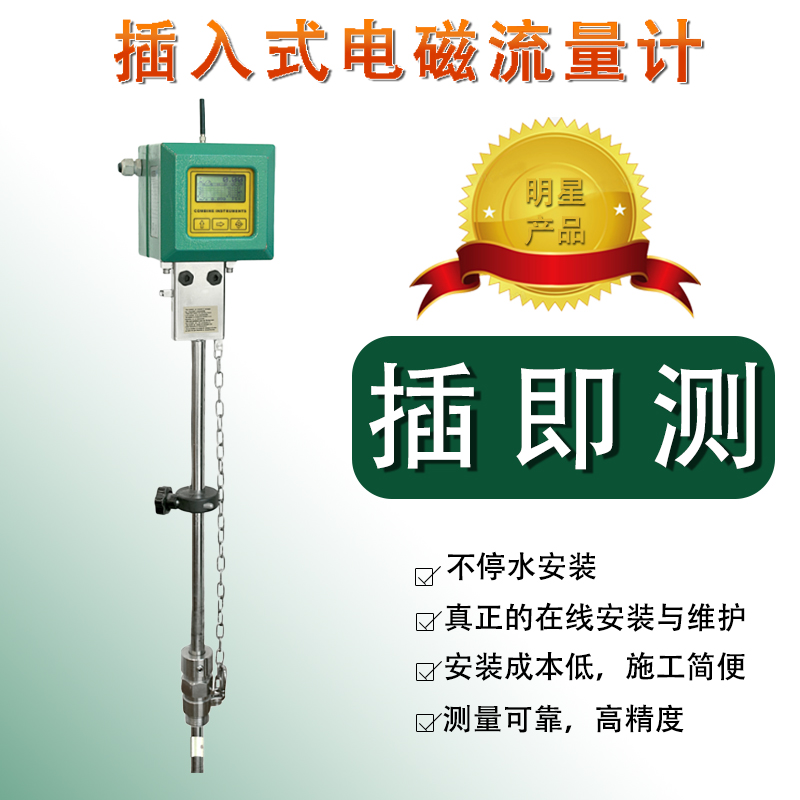

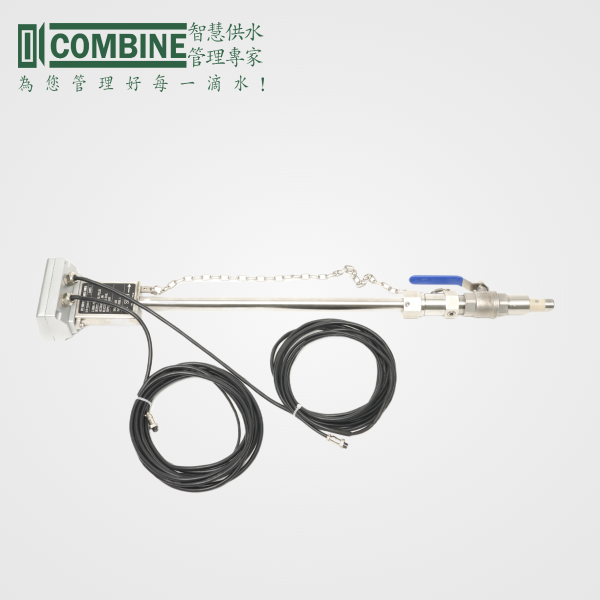

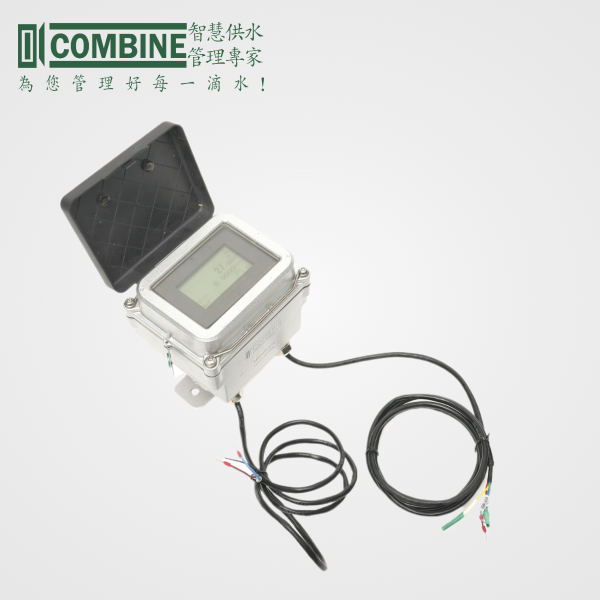

CQTLD/C插入式电磁流量计是一种高性能、高可靠性的流量计。

　　电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。　

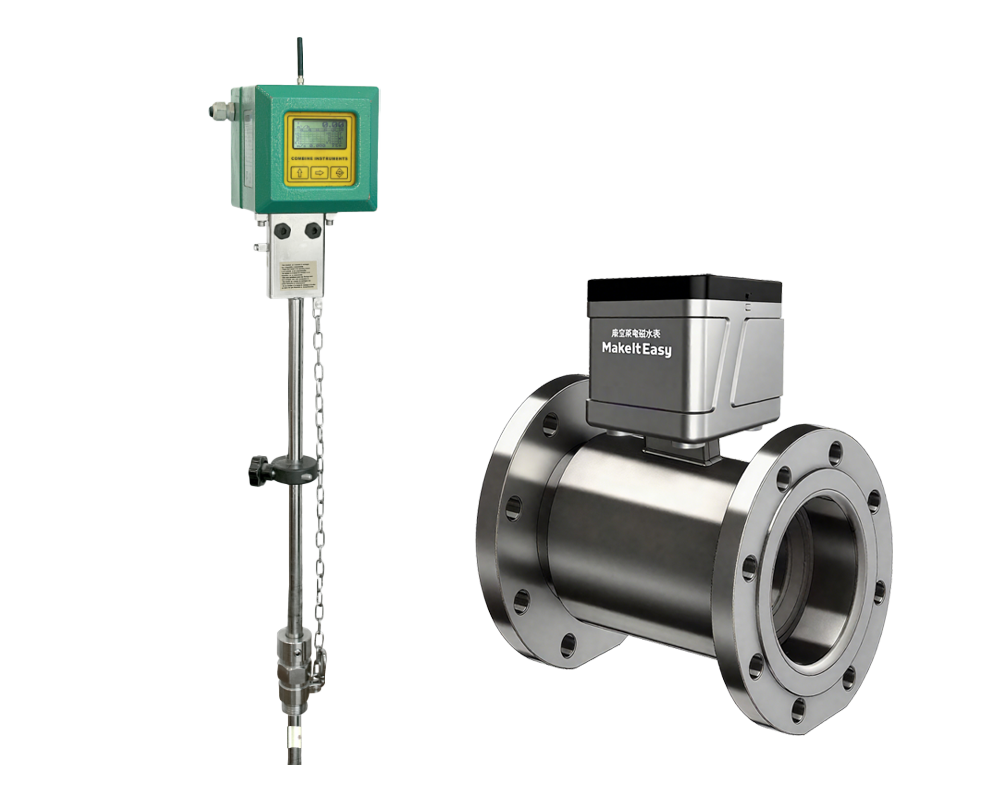

　　电磁流量计就显示方式分为：分体型电磁流量计，一体型电磁流量计。

       电磁流量计系列公称通径DN15～DN3000。

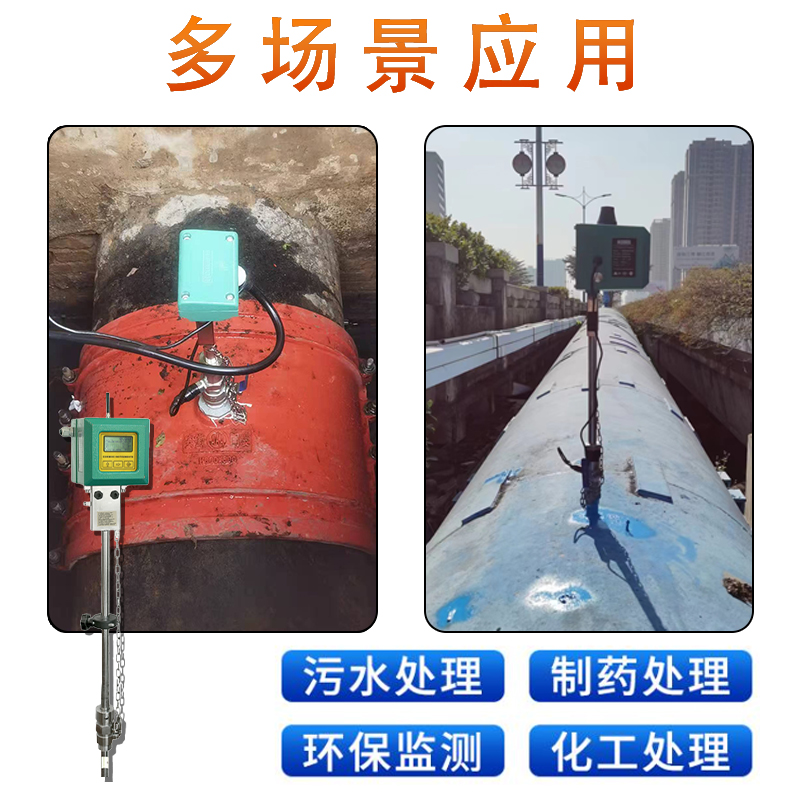

广泛应用于石油、化工、钢铁、食品、电力、造纸、冶金、给排水、

产品参数

流速范围：量程比1：120(0.1m/s～12m/s)，满量程流速范围宽

口径范围：DN15～DN8000

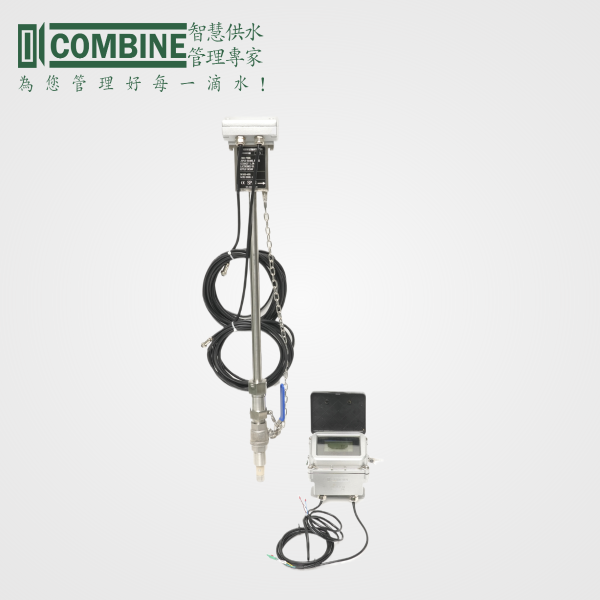

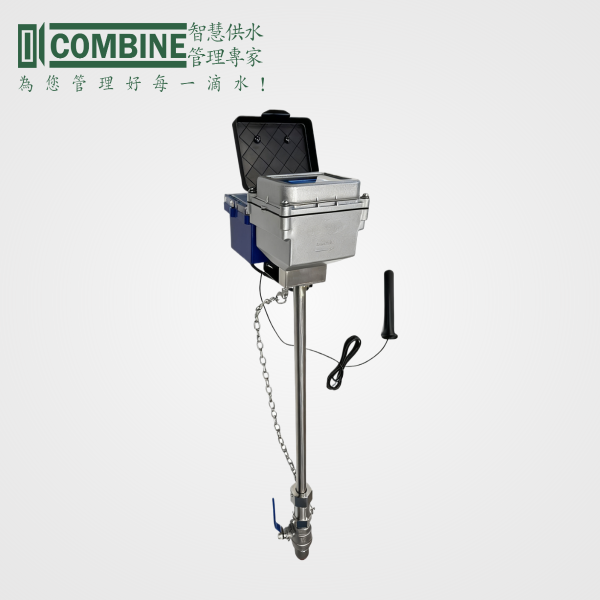

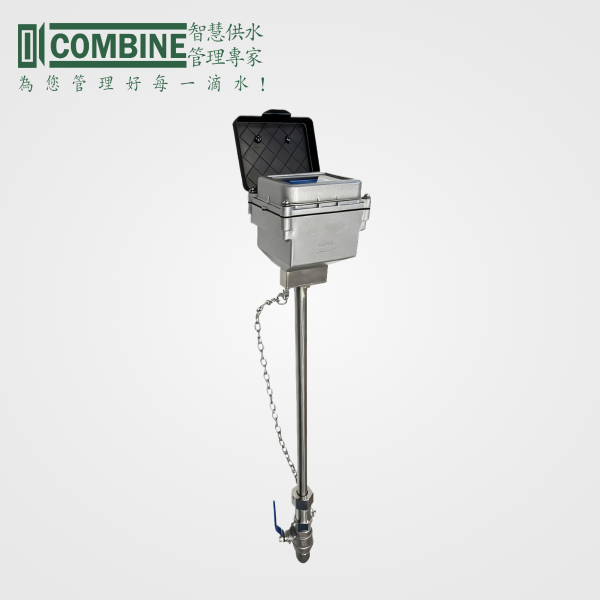

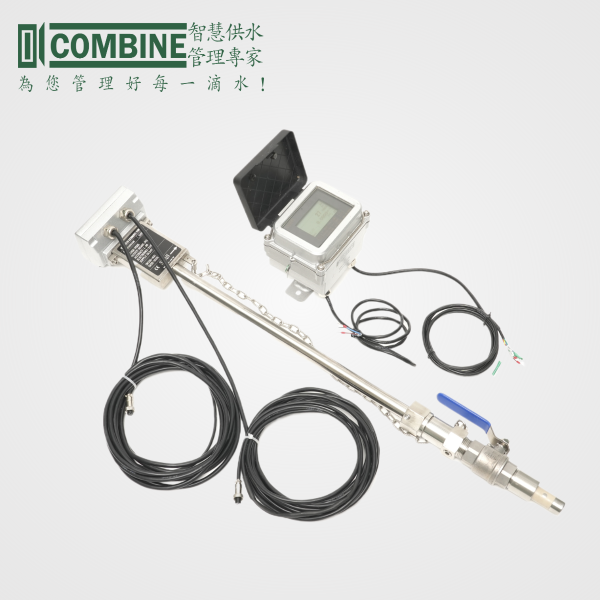

结构形式：一体式、分体式

准确度等级：±0.5 - ±1级

传感器材质：ABS、聚丙烯、304不锈钢材质、316L

测压功能：一体测压

防护等级：IP65、IP68

测量方式：正向测量、反向测量

电极材质：316L、HC电极、 HB电极、钛电极、钽电极、铂铱电极

供电方式：3.6V内置锂电池

电池寿命：5年以上(2节电池1/5HZ相应)

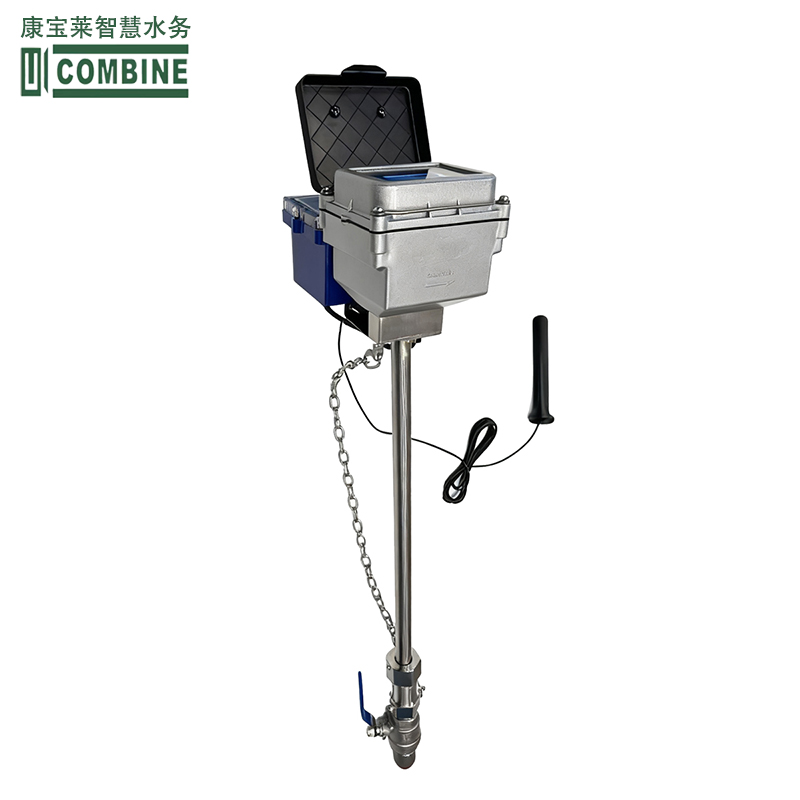

输出方式：脉冲输出及GSM无线数据远传功能

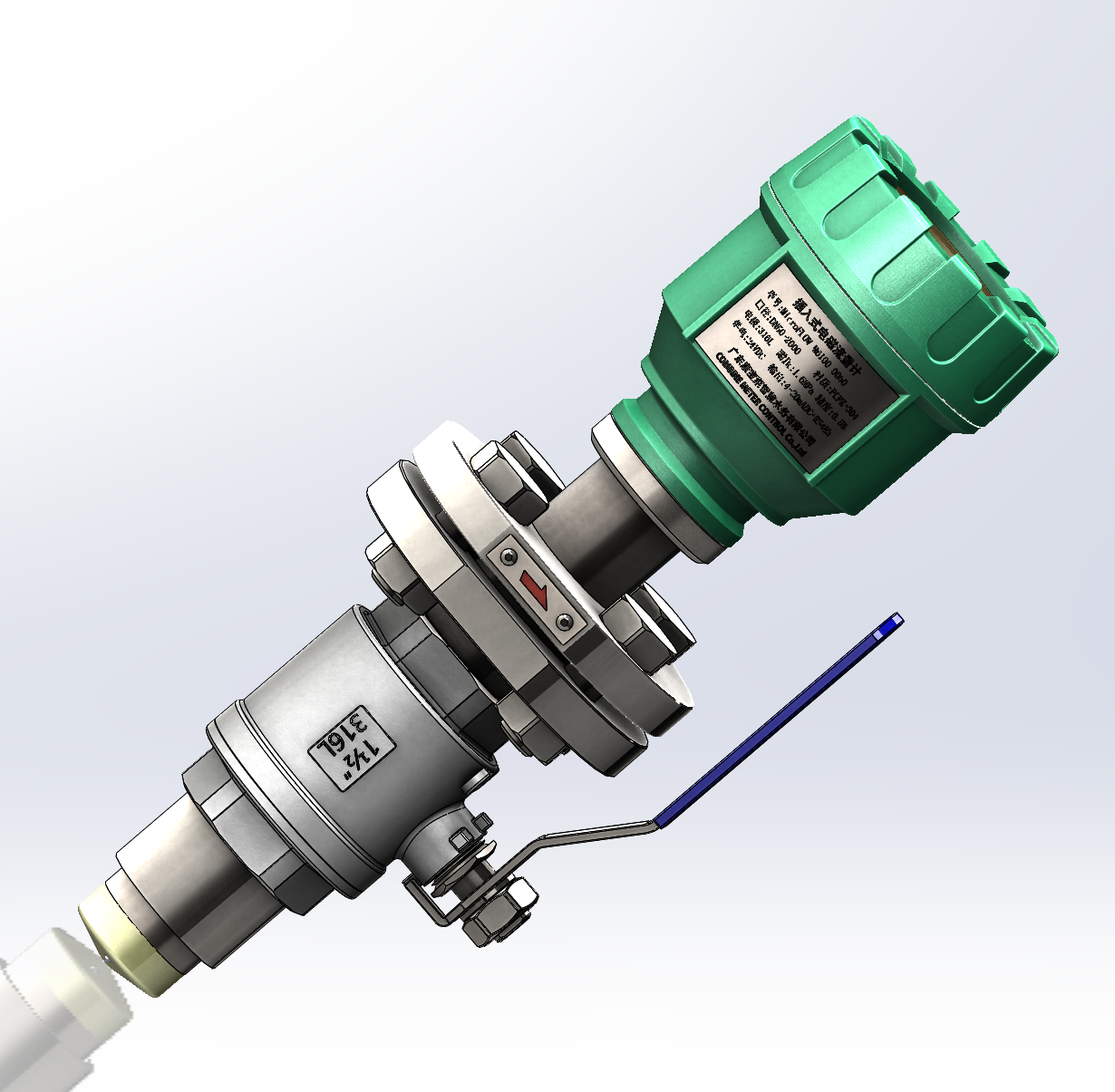

安装方式：可带压安装

显示：汉字液晶背光显示，可在线修改参数，操作简单方便。

掉电时间记录功能：自动记录仪表系统电源间断时间，补算漏计流量。

24小时总量记录功能：以小时为单位记录流量总量，适用于分时计量制。

报警功能：锂电池低电量、空管、励磁、反向流量、瞬时流量上下限、压力上下限、温度、湿度、外部磁场干扰、运行电流、运行参数预警

安装要求

1.安装地点选择

为了使传感器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：

(1)尽量避开铁磁性物体及具有强酚水场的设备(如大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。

(2)应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。

(3)应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。

(4)选择便于维修，活动方便的地方。

(5)流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

为了您正确的测量，在选择管道上位置时应注意以下几点要求：

(1)传感器既可在直管道上安装，也可在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。

(2)介质在安装位置应该满管流动，避免不满管及气体附着在电极上。

(3)对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。

(4)流量计安装位置介质不满时，可采取抬高流量计后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。

(5)修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足前直管段≥10DN、后直管道≥5DN(DN为管径)。

(6)前后直管段为流量计前≥10DN,后端≥5DN。
