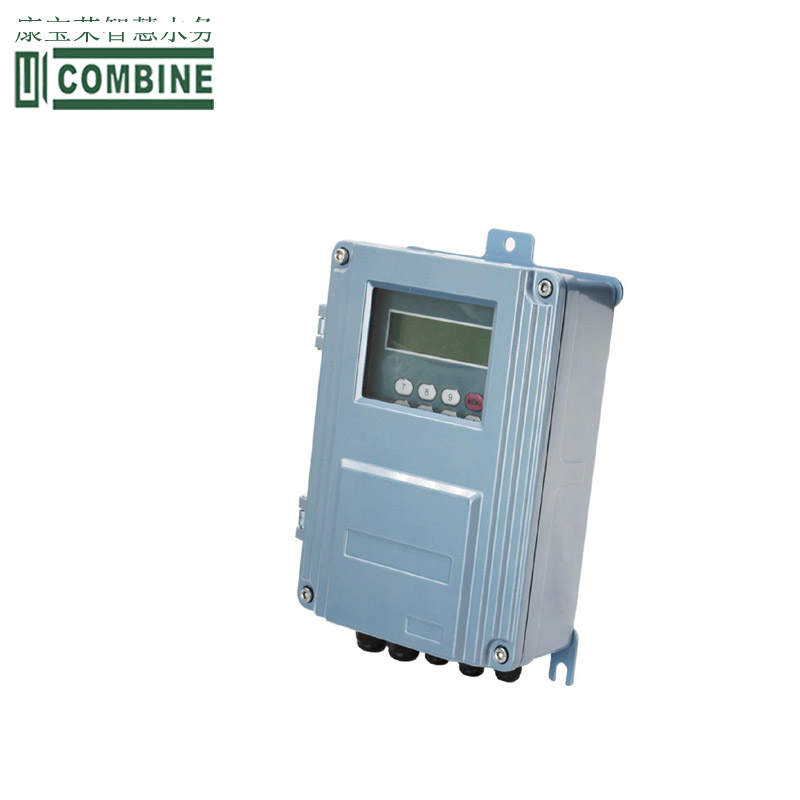

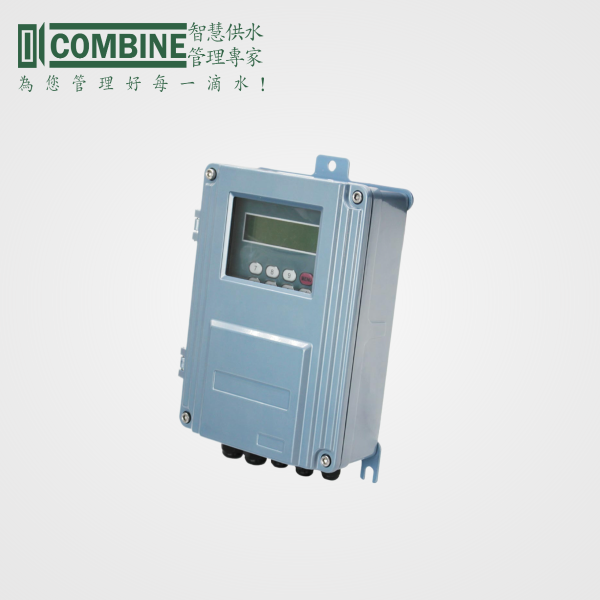

产品特点

1、0.5%线性度，0.2%重复性；

2、非导电/特殊介质测量；

3、低电压多脉冲平衡发射接收；

4、正向/负向/净累积器；

5、隔离RS-485接口，支持MODBUS RTU；

6、抗干扰设计，电气隔离的直流电源供电；

7、内置热量测量/热量计；

8、2路二线制PT1000铂电阻输入电路；

9、1路模拟4-20mA输出，OCT频率信号输出；

10、可选直流/交流/220交流供电；

11、每个周期采样次数提高到128次，22皮秒时差测量分辨率；

使用方法

（1）、窗口简介

窗口主要分组为：流量显示、传感器设置、通信设置、输出设置、清除流量、4~20mA校准等。其各个分组说明如下：

1.流量显示：用于显示窗口，显示瞬时流量、正累积流量、负累积流量、净累积流量、瞬时流速、日期时间、电流输出等。

2.传感器设置：设置传感器类型，管道外径、管壁厚度、流体种类、探头类型、探头安装方法等参数，显示安装距离等。

3.通信设置：设置RS485通信波特率，modbus RTU通信地址等。

4.输出设置：用于设置4~20mA所对应的瞬时流量，OCT脉冲输出相关

5.清除流量：用于清除累计流量、历史流量记录等，清除累计流量计需要密码，密码请同厂家联系。

6.4~20mA校准：用于校准4~20mA输出校准。

（2）、快速输入管道参数和步骤：

1. M50，传感器类型（主机支持多种探头），传感器主要有插入式、表贴式或者参数已经写入设备的特定的传感器；如果传感器为管段一体式管段且参数没有写入设备，如DN100，DN200，则传感器类型选择插入式；已经写入特殊参数的管段一体式管段除外。

2. M56管道内径

3. M57管壁厚度：M50选择为表贴式有此项

4. M58管道材质：M50选择为表贴式有此项

5. M64流体类型：默认为水

6. M51探头安装方式：Z、V、N、W，M50选择为表贴式有此项

7. M137固化参数（此操作非常重要）

8. M9501设置为传感器设置

9.M518显示Q(信号质量)，T（时间传输比）；一般情况下要求Q（信号质量）大于50%，时间传输比T在100±3%以内；M543查看信号质量，要求信号质量大于40%

10. M514显示第一声道的瞬时流量。

11. M9501设置为流量显示界面

如果设备为双声道流量计，则还需要查看第二声道传感器数据，查询与设置方法与第10、11步相同，但是窗口则变为M618、M614、M543。

（3）、判断流量计工作是否正常

> M518: 如果Q>80 97%<T<103%，M543信号强度>50，则仪表第一声道正常工作

> M618: 如果Q>80 97%<T<103%，M543信号强度>50，则仪表第二声道正常工作

注意事项

1、观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)

2、确认管道内流体介质以及是否满管。

3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)

4、确认管道使用年限，在使用10左右的管道，即使是碳钢材质，建议也采用插入式安装。

5、前四步骤完成后可确认使用何种传感器安装

6、开始向表体输入参数以确定安装距离。

7、非常重要：精确测量出安装距离。

技术参数

项目性能，参数
测 量 主 机精 度1.0 %
重 复 性0.2%
流速范围0.1 ~ ±7 m/s。
测量原理超声波传播时差原理，32位CPU工作，8字节双浮点运算。
测量周期50mS. (每秒20次，每个周期采集64组数据)。
显    示2×10或者4*8背光型汉字液晶显示器，低功耗为段码液晶显示。
操   作4×4轻触键盘/4按键输入。
输   入2路二线制PT1000铂电阻输入回路，可实现热量计量功能
输    出电流信号：4~20mA, 阻抗0~500W,浮空，精度0.1%FS。脉冲信号：正、负、净流量及热量累计脉冲OCT输出。数据接口：标准隔离RS-485接口。
其他功能记忆日、月、年累积流量。故障自诊断功能；网络工作方式等。
传 感 器中型标准M1型，适用于管径DN50～DN700mm
插入式：测量管道材质不限（可焊接、不可焊接都可以）适用于管径DN80以上。

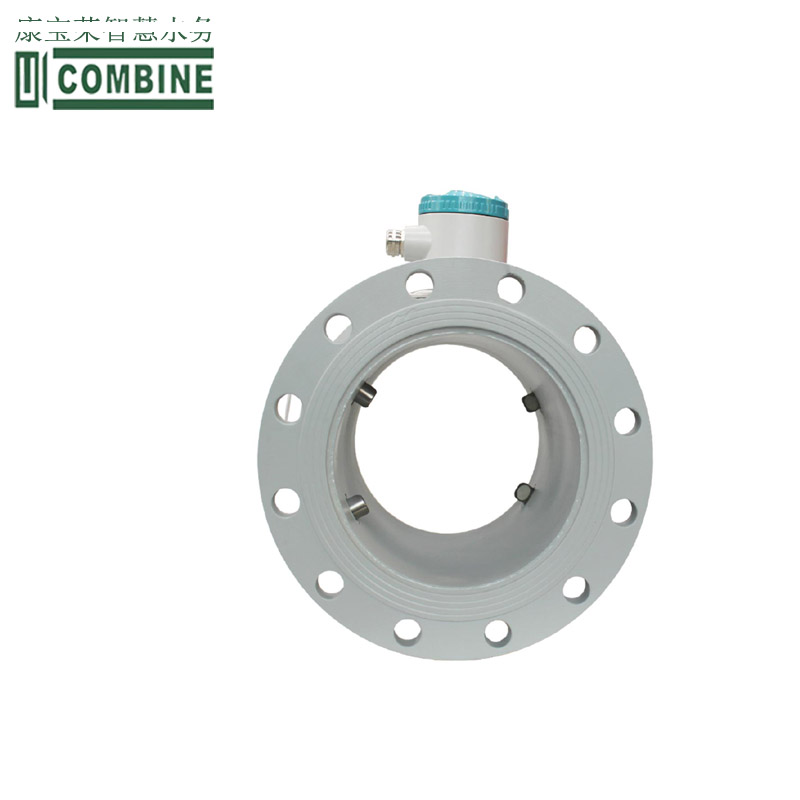

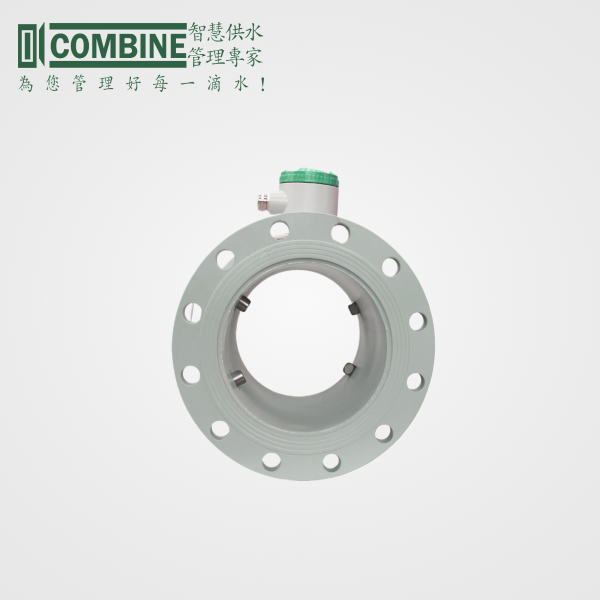

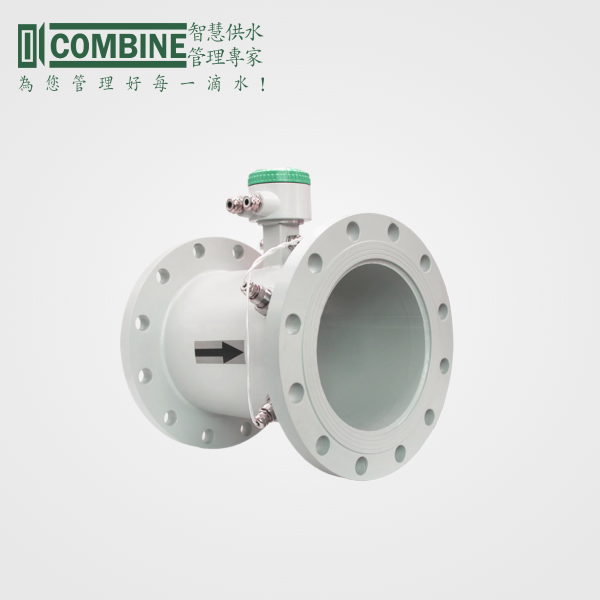

标准管段式：适用于管径DN10-DN400，整机测量精度±0.5%。
电缆长度可加长至100m（超过此长度请同厂家联系）。
管道衬   材钢、不锈钢、铸铁、硬质塑料、水泥管等一切质地密致管道，允许有衬里。
内   径50mm -300mm。
直管段长度上游≥10D，下游≥5D，距泵出口处≥30D。
流 体种   类水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
浊 　度≤10000 ppm, 且气泡含量小。
温   度-10~150℃。
流   向可对正反向流量分别计量，并可计量净流量。
工作环境温   度主机：-10-70℃ （大于此温度范围要求请与厂家联系）探头：-30℃ ~ +150℃
湿   度主机：85%RH探头：可浸水工作，水深≤3米。
电    源JHA型普通版：DC24V ，AC220V供电方式。JHA型低功耗版：3.6v锂电池/5~9V (或者9~36V)。
